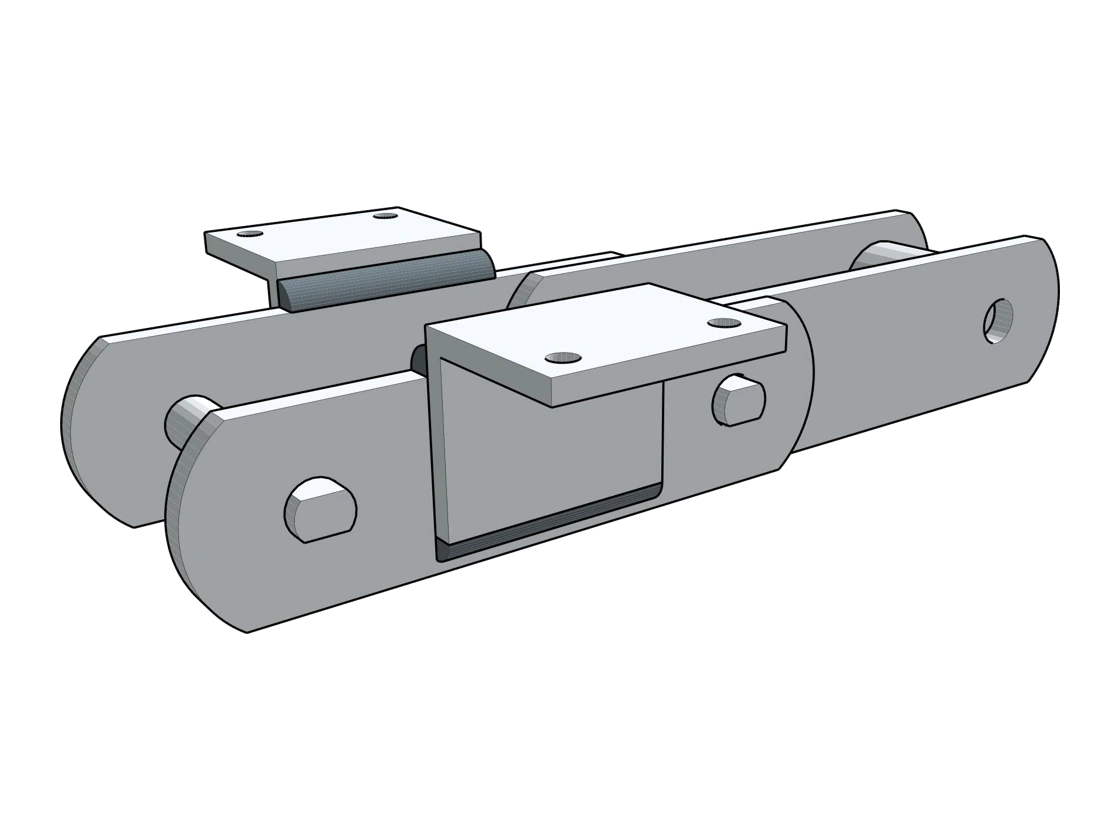

Цепь элеватора с накладными крепёжными уголками — модель из каталога БалтТехМаш

Иллюстрация из опросного листа БалтТехМаш. Размеры и комплектность согласуются при заказе.

ЕСТЬ ЧЕРТЁЖ ИЛИ ОБРАЗЕЦ?

Приложите его к запросу — это поможет уточнить размеры и применимость детали.

КАТАЛОГ / Приводные цепи

Цепь элеватора с накладными крепёжными уголками

Схема в каталоге: Схема 03
Каталог компании: ООО БалтТехМаш

На боковых пластинах установлены отдельные крепёжные уголки. Их полки служат точками крепления рабочего элемента элеватора. В схеме выделены высота полки, межосевые расстояния, ширина цепи и диаметры элементов шарнира.

Сверка уголков и межосевых расстояний до заказа помогает подобрать исполнение под существующее крепление рабочего элемента.

Цена и срок — по запросу

НАЧНЁМ С ВАШЕЙ ЗАДАЧИ

Узнать цену и срок

Товар уже добавлен к запросу. Оставьте контакт — уточним исполнение, количество и условия получения.

8 800 100-34-85 btm.spb71@mail.ru

Описание и применение

Подбор цепи под ваш узел

Пришлите размеры, чертёж или фотографию образца. БалтТехМаш уточнит возможность поставки или изготовления, комплектацию, стоимость и срок. Доставка согласуется по России.

Какие размеры указать

Обозначения на схеме: Z, h, g, S, S1, W, a, Z1, l, P, d, d1, d2, f1, f2, b. Числовые значения заполняются по вашей детали. Материал, нагрузка, условия работы и требования к обработке согласуются отдельно.

В опросном листе предусмотрен выбор роликового или втулочного исполнения. Укажите нужный вариант и количество ковшей или рабочих элементов.

Посмотреть другие позиции: Приводные цепи →

Характеристики

Назначение: Элеватор / транспортирующий узел
Конструкция: Крепёжные уголки с двумя отверстиями на каждой полке
Размеры: По чертежу или образцу; обозначения: Z, h, g, S, S1, W, a, Z1, l, P, d, d1, d2, f1, f2, b
Источник схемы: Каталог БалтТехМаш, лист 3

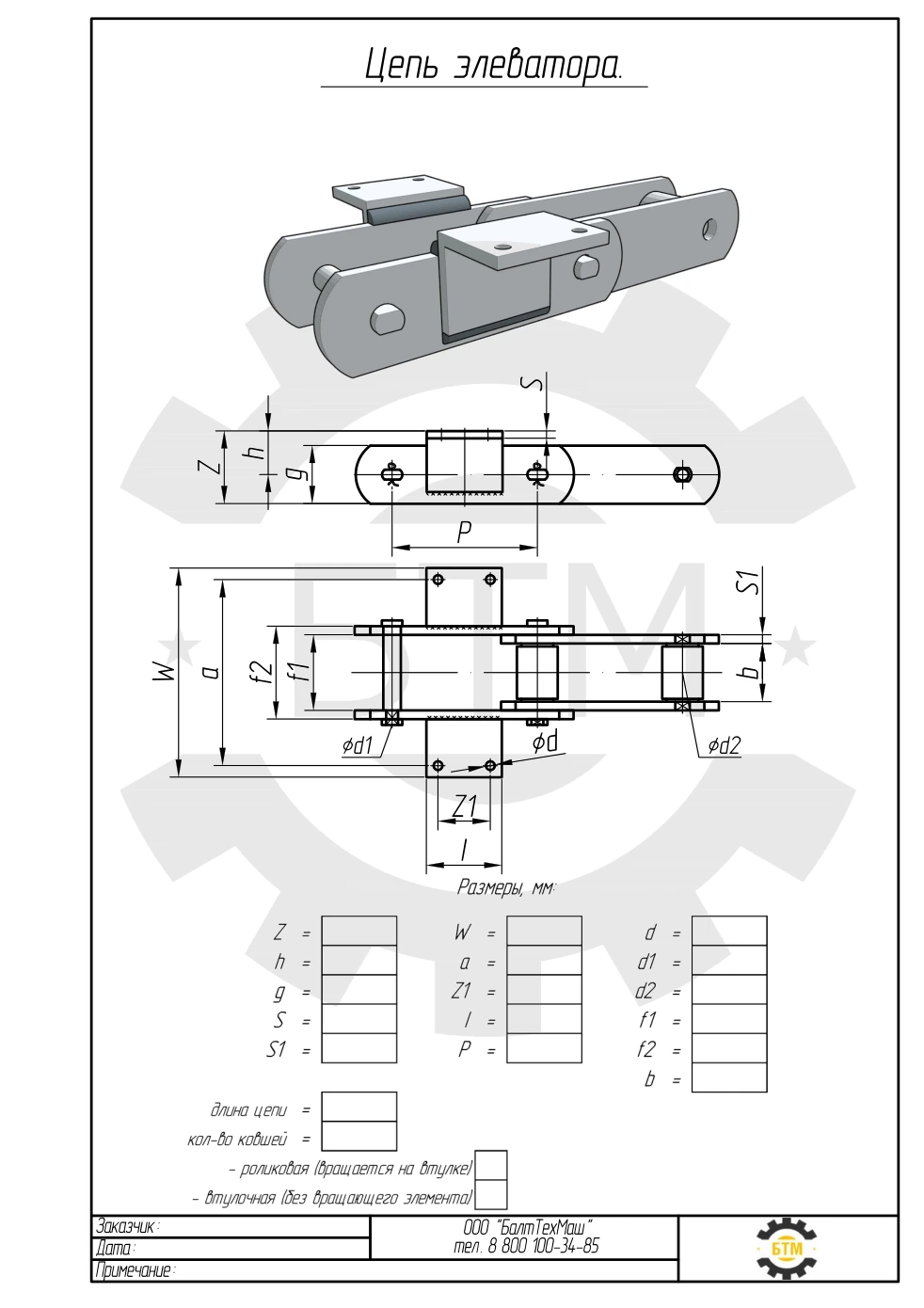

СХЕМА ДЛЯ СОГЛАСОВАНИЯ
