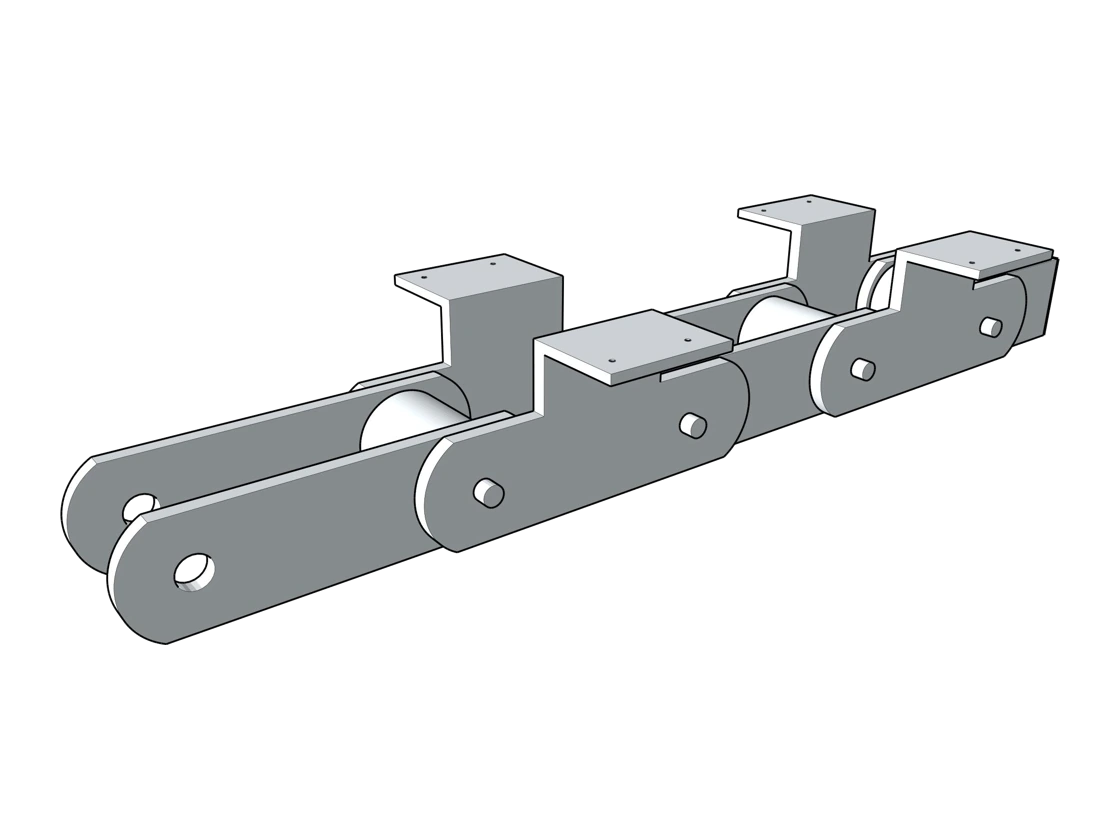

Цепь элеватора с поднятыми крепёжными полками — модель из каталога БалтТехМаш

Иллюстрация из опросного листа БалтТехМаш. Размеры и комплектность согласуются при заказе.

ЕСТЬ ЧЕРТЁЖ ИЛИ ОБРАЗЕЦ?

Приложите его к запросу — это поможет уточнить размеры и применимость детали.

КАТАЛОГ / Приводные цепи

Цепь элеватора с поднятыми крепёжными полками

Схема в каталоге: Схема 02
Каталог компании: ООО БалтТехМаш

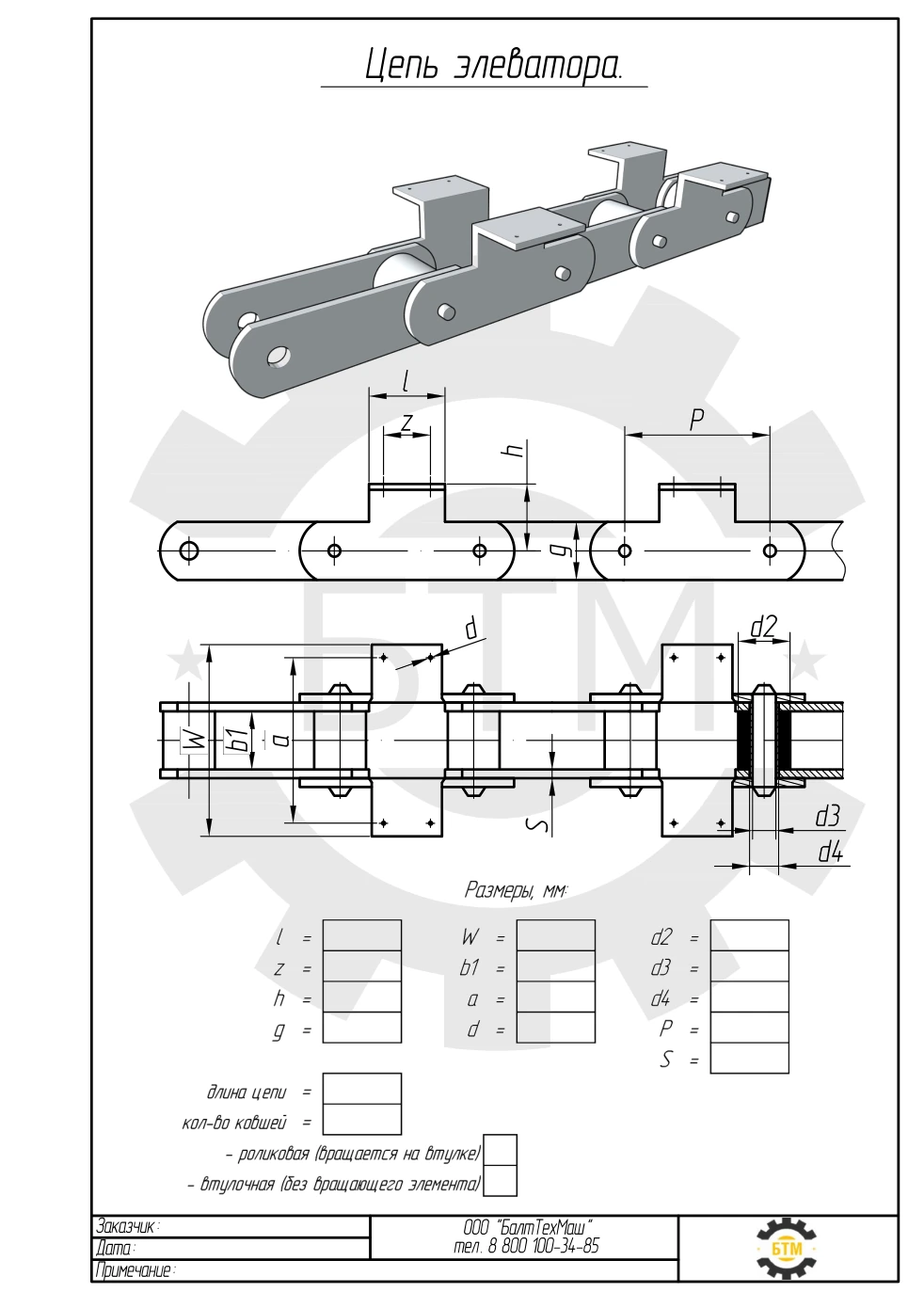

Крепёжные полки расположены выше основных пластин цепи. Такое исполнение отличается высотой крепления и геометрией перехода к полке. На схеме показаны размеры звеньев, полок, втулок и пальцев.

Высоту крепления проверяем вместе с шириной цепи и шагом: внешне похожая цепь может отличаться по посадке ковша.

Цена и срок — по запросу

НАЧНЁМ С ВАШЕЙ ЗАДАЧИ

Узнать цену и срок

Товар уже добавлен к запросу. Оставьте контакт — уточним исполнение, количество и условия получения.

8 800 100-34-85 btm.spb71@mail.ru

Описание и применение

Подбор цепи под ваш узел

Пришлите размеры, чертёж или фотографию образца. БалтТехМаш уточнит возможность поставки или изготовления, комплектацию, стоимость и срок. Доставка согласуется по России.

Какие размеры указать

Обозначения на схеме: l, z, h, g, W, b1, a, d, d2, d3, d4, P, S. Числовые значения заполняются по вашей детали. Материал, нагрузка, условия работы и требования к обработке согласуются отдельно.

В опросном листе предусмотрен выбор роликового или втулочного исполнения. Укажите нужный вариант и количество ковшей или рабочих элементов.

Посмотреть другие позиции: Приводные цепи →

Характеристики

Назначение: Элеватор / транспортирующий узел
Конструкция: Поднятые крепёжные полки с отверстиями
Размеры: По чертежу или образцу; обозначения: l, z, h, g, W, b1, a, d, d2, d3, d4, P, S
Источник схемы: Каталог БалтТехМаш, лист 2

СХЕМА ДЛЯ СОГЛАСОВАНИЯ
