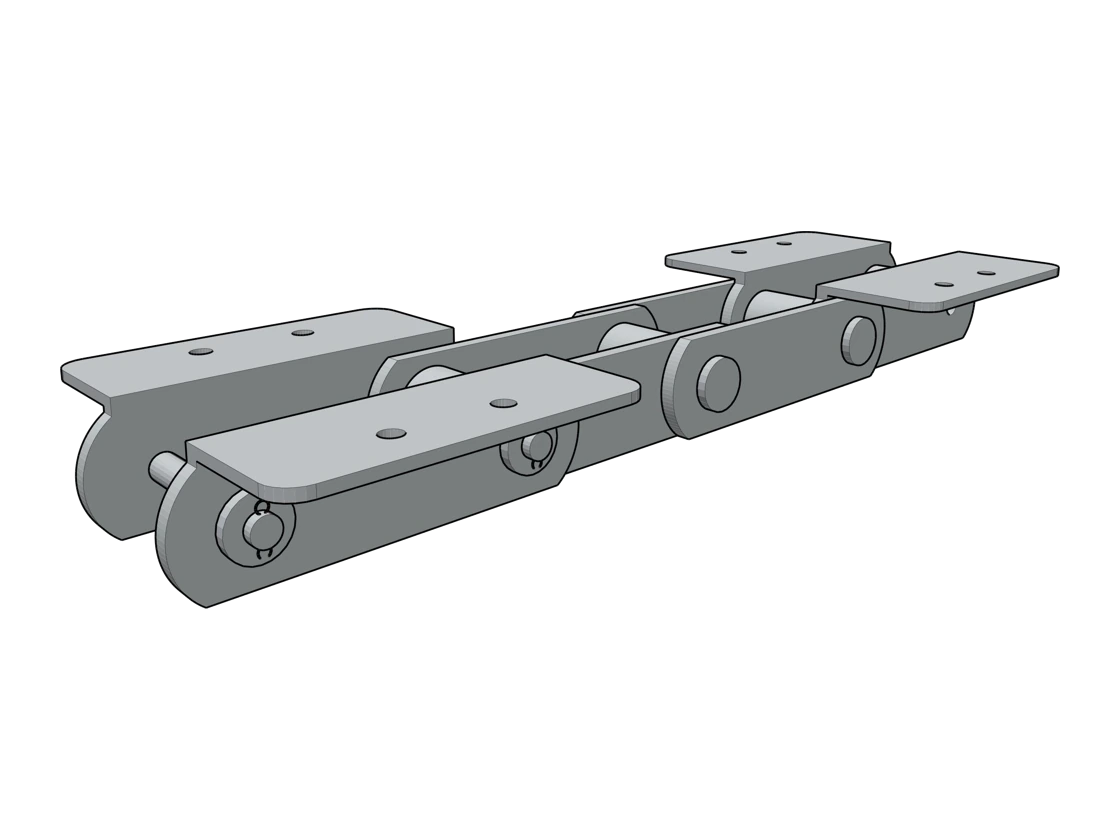

Цепь элеватора с прямоугольными двухдырочными полками — модель из каталога БалтТехМаш

Иллюстрация из опросного листа БалтТехМаш. Размеры и комплектность согласуются при заказе.

ЕСТЬ ЧЕРТЁЖ ИЛИ ОБРАЗЕЦ?

Приложите его к запросу — это поможет уточнить размеры и применимость детали.

КАТАЛОГ / Приводные цепи

Цепь элеватора с прямоугольными двухдырочными полками

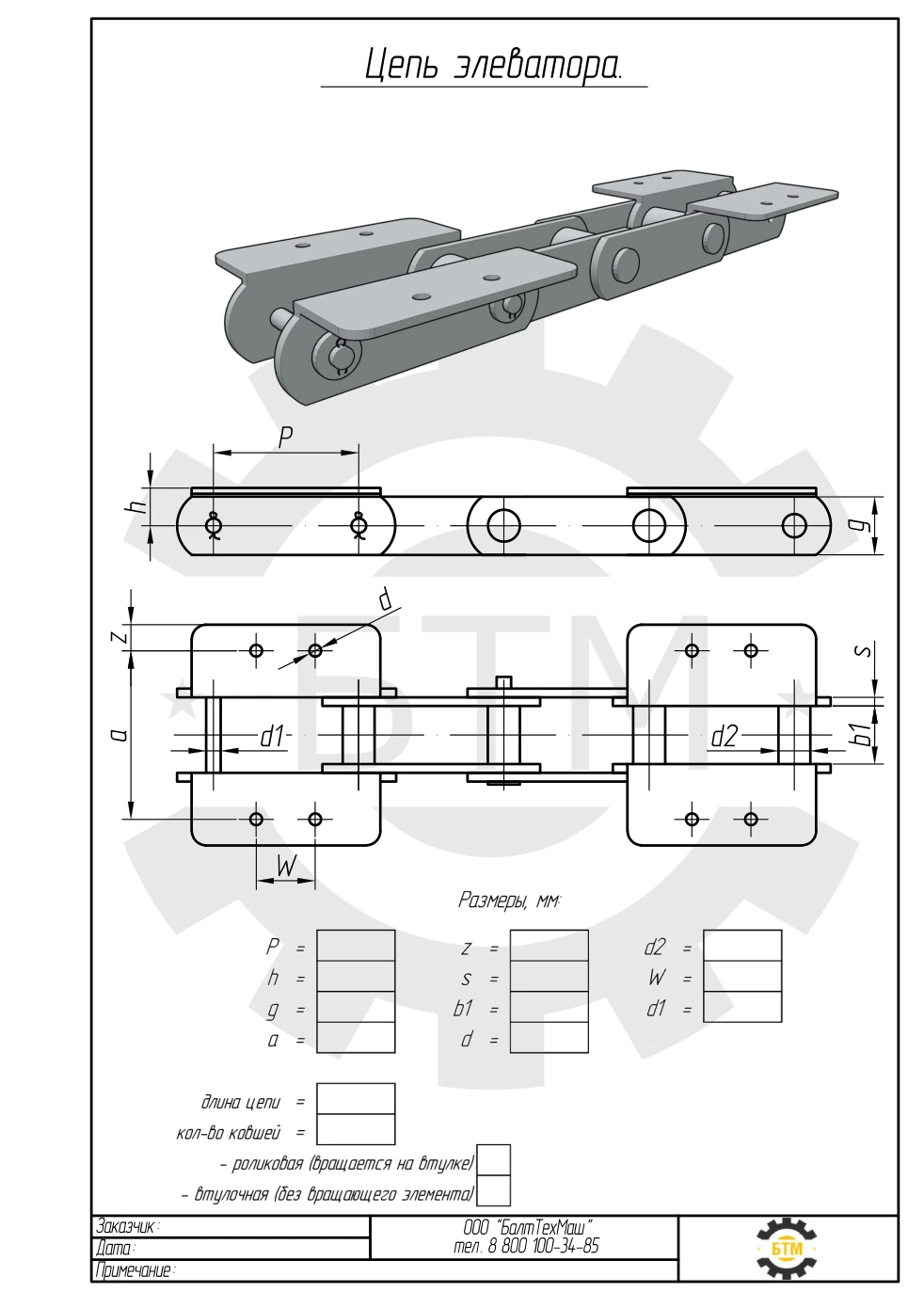

Схема в каталоге: Схема 07
Каталог компании: ООО БалтТехМаш

Крепёжные полки прямоугольной формы имеют по два отверстия. В схеме указаны обозначения шага цепи, межосевого расстояния W, толщины пластин и размеров шарнирного соединения.

Перед заказом сравниваем расстояние между отверстиями и ширину полок — ключевые размеры для стыковки с существующим ковшом.

Цена и срок — по запросу

НАЧНЁМ С ВАШЕЙ ЗАДАЧИ

Узнать цену и срок

Товар уже добавлен к запросу. Оставьте контакт — уточним исполнение, количество и условия получения.

8 800 100-34-85 btm.spb71@mail.ru

Описание и применение

Подбор цепи под ваш узел

Пришлите размеры, чертёж или фотографию образца. БалтТехМаш уточнит возможность поставки или изготовления, комплектацию, стоимость и срок. Доставка согласуется по России.

Какие размеры указать

Обозначения на схеме: P, h, g, a, z, S, b1, d, d2, W, d1. Числовые значения заполняются по вашей детали. Материал, нагрузка, условия работы и требования к обработке согласуются отдельно.

В опросном листе предусмотрен выбор роликового или втулочного исполнения. Укажите нужный вариант и количество ковшей или рабочих элементов.

Посмотреть другие позиции: Приводные цепи →

Характеристики

Назначение: Элеватор / транспортирующий узел
Конструкция: Прямоугольные полки с парой отверстий
Размеры: По чертежу или образцу; обозначения: P, h, g, a, z, S, b1, d, d2, W, d1
Источник схемы: Каталог БалтТехМаш, лист 7

СХЕМА ДЛЯ СОГЛАСОВАНИЯ
